Guia para seleção de pinos cilíndricos

Os pinos cilíndricos apresentam formato cilíndrico uniforme, com ambas as extremidades normalmente chanfradas para facilitar a inserção em furos. Eles conseguem uma fixação segura através de um ajuste justo. Graças à sua estrutura simples, precisão consistente e alta durabilidade, são amplamente utilizados na montagem de diversos equipamentos, incluindo moldes, máquinas-ferramentas, componentes automotivos, instrumentos de precisão e máquinas de hardware.

Funções principais

Os pinos cilíndricos fixam as posições relativas de duas ou mais peças, garantindo a precisão da montagem. Por exemplo, eles posicionam as matrizes fixas e móveis em moldes, peças e acessórios de máquinas-ferramentas e corpos e tampas de alojamento, evitando desvios de posição durante a operação. Além disso, os pinos cilíndricos auxiliam na conexão de componentes, compartilhando cargas e torques menores e melhorando a integridade estrutural dos conjuntos de equipamentos.

Tipos comuns

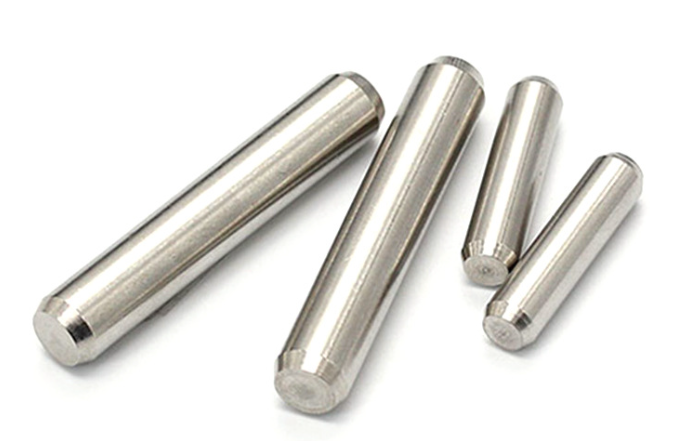

1. Pinos cilíndricos sólidos padrão

O tipo mais versátil, normalmente feito de aço carbono ou aço inoxidável. Eles apresentam alta dureza e posicionamento preciso, tornando-os adequados para cenários de montagem de precisão que exigem fixação de longo prazo sem desmontagens frequentes.

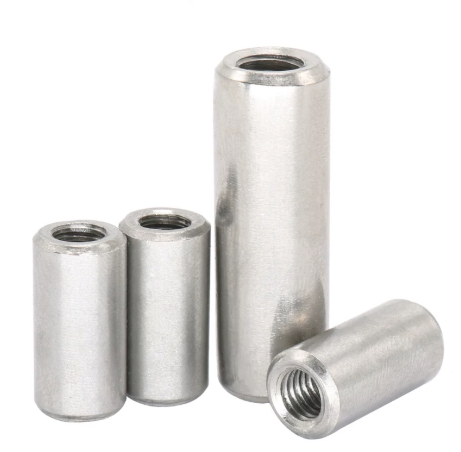

2. Pinos cilíndricos com rosca interna

Apresentando uma rosca interna em uma extremidade, são projetados especificamente para furos cegos. A rosca permite fácil remoção, facilitando a instalação e desmontagem convenientes sem danificar o furo do pino, o que é particularmente útil para manutenção e reparos posteriores do equipamento.

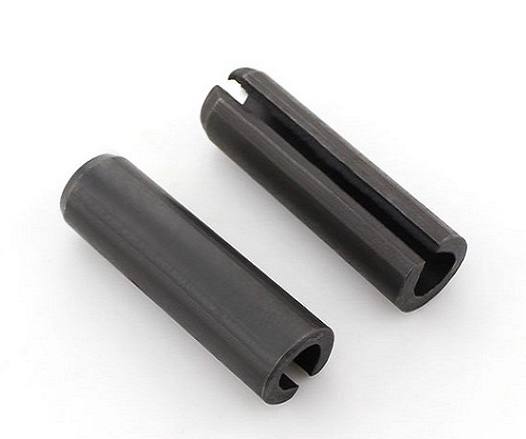

3. Pinos Cilíndricos Elásticos

Apresentando uma fenda longitudinal e uma estrutura oca, esses pinos são elásticos, exigem precisão mínima na usinagem de furos e oferecem excelente absorção de choque e capacidade de amortecimento. Eles são comumente usados ​​em componentes mecânicos sujeitos a vibrações significativas.

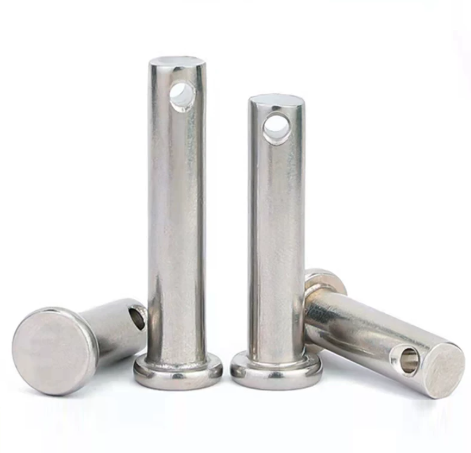

4. Pinos cilíndricos com furos radiais

Uma extremidade apresenta um furo radial. Após a montagem, um pino fendido pode ser inserido para travá-lo no lugar, evitando que ele caia. Eles são adequados para aplicações com fortes vibrações e requisitos anti-afrouxamento, como máquinas externas e chassis automotivos.

Ao selecionar e usar pinos cilíndricos, basta escolher com base nas condições reais de operação. Para montagem de alta precisão, pinos cilíndricos de aço carbono sólido são a escolha preferida. Em ambientes úmidos ou corrosivos, recomenda-se aço inoxidável resistente à ferrugem. Para aplicações que exigem desmontagens frequentes ou onde o espaço é limitado, os pinos cilíndricos com rosca interna são mais adequados. Para estruturas mecânicas sujeitas a vibrações significativas, os pinos cilíndricos elásticos são a opção preferida.
